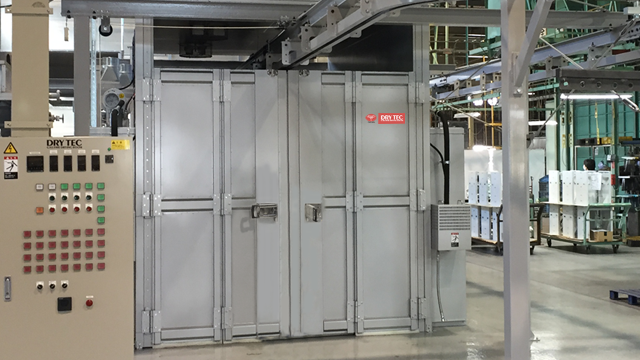

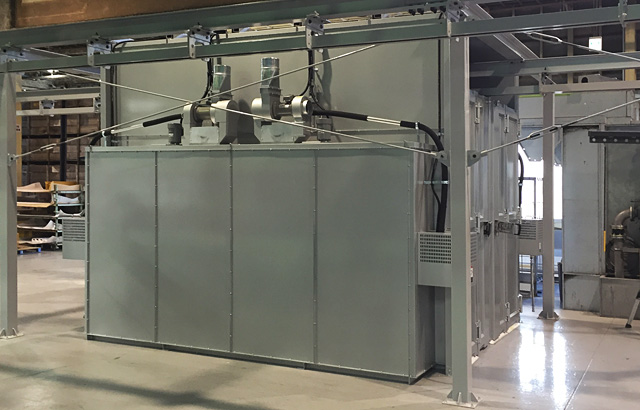

DRY TECH特制品 通過型烘干機 設置案例。
可以運用于手動或自動式的吊掛生產線。

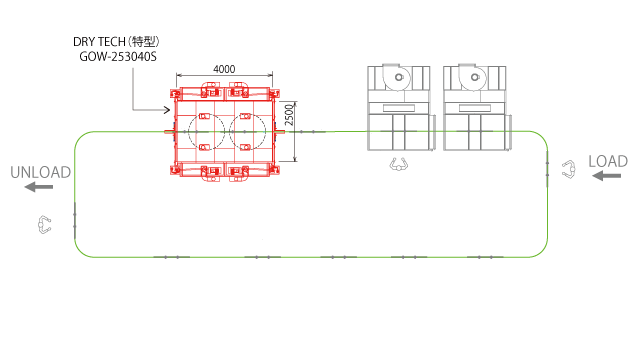

DRY TECH里面設計吊掛生產線。把DRY TECH前后扇面型按照顧客要求定制，作為生產線干燥爐使用。
排熱回收型熱風烘干爐DRY TECH是從單機式到生產線式，對應各種各樣狀況，可以按照顧客要求定制。因為配電盤結構，所以富有擴張性及自在性。
啟動速度快，爐內溫度分布很穩定，高效率及性能價格比很高的烘干機
啟動速度快，爐內溫度分布很穩定，高效率及性能價格比很高的烘干機

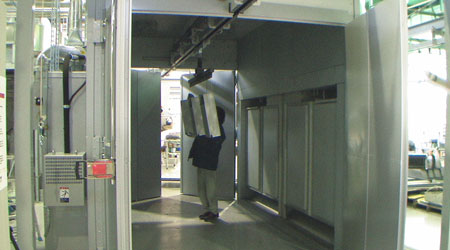

吊掛生產線（手動式）
要把吊掛生產線通過DRY TECH的內部

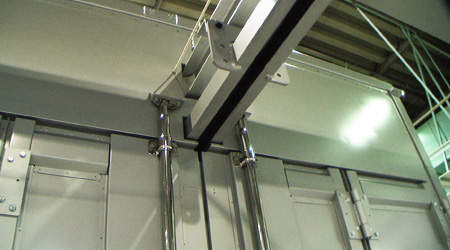

吊掛生產線 通過型（手動式）
要把吊掛生產線設置DRY TECH的內部。用手把工件移動到爐內。

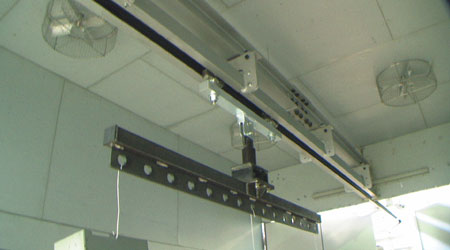

吊掛生產線 （手動式）
DRY TECH爐內的吊掛生產線。手動式。

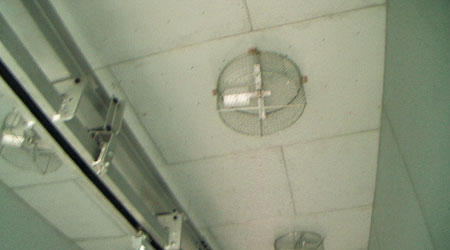

內部循環風扇4臺設置
爐內溫度分布平均化
發生熱量 48,000 kcal x4
使用4臺發生機，1臺48,000kcal。溫度上升時間40?50min/150℃。從下部加溫的熱風送到爐內循環。

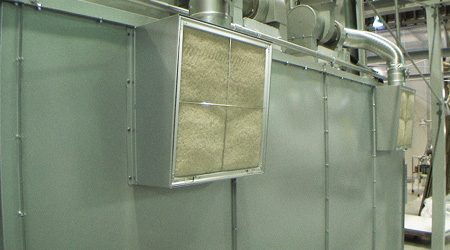

吸氣過濾器
排除塵土及塵埃，凈化空氣送到換熱器，把排出的熱能做熱交換，送到爐內。

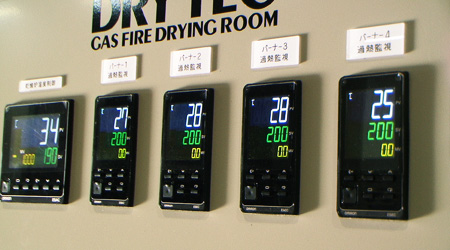

爐內溫度的控制及監視
為了保持一定的爐內溫度，通過熱監視控制器監視控制器和燃燒器，控制及監視爐內溫度。
| 燃燒器 | 14型高低溫度2臺 | |
|---|---|---|
| 熱交換器 | 4mm 4臺 | |
| 循環風機 | 0.4kW 4臺 | |
| 供排氣風機 | 0.25 kW 4臺 | |
| 爐內風機 | 0.4kW 4臺 | |
| 產生熱量 | 48,000 kcal/h4 | |
| 燃料 | LPG 24,000 kcal/m3 | |
| 電源電壓 | 3? AC200V 50/60Hz 4.2 kW | |
| 內部尺寸 | W: 2,500mm x H 3,000mm x D 4,000mm | |
| 內外板 | SPC 0. 8t | （外板金屬銀色燒制噴涂） |
| 溫度范圍 | 80?200℃ | |
| 溫度上升時間 | 40?50 min/150℃ | |
| 溫度調節方法 | ON-OFF式 | （傳感器:K型熱電偶） |
| 安全保證裝置 | 火焰監視裝置，防止過熱裝置，氣流開關，防止噴燈過熱裝置，馬達過負荷 |
